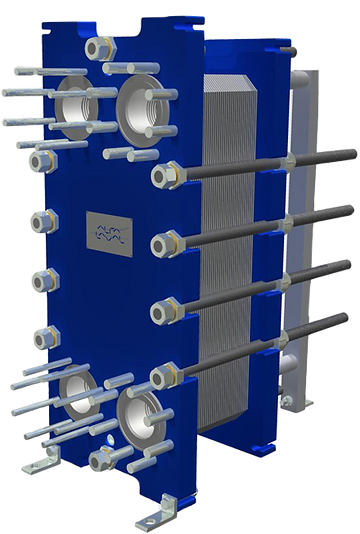

Теплообменник пластинчатый М10
Мощность при нагреве с использованием пара от 0,7 до 3,0 МВт
Макс. расход жидкости до 50 кг/с в зависимости от вида среды, допустимого перепада давления и температурной программы
Площадь поверхности пластины, в зависимости от типа пластины (М10М- 0,22 м2 , М10В 0,24 м2)
Макс. давление, бар — 16
Макс. кол-во пластин — 430 шт.
Теплообменники пластинчатые применяются в области энергетики, ЖКХ, химической, нефтехимической, фармацевтической, пищевой, автомобильной промышленности.
Исполнения : одно и двухходовые, двухступенчатая смешанная схема подключения для ГВС (моноблок).
Тип пластин: Н/L.
Материалы пластин: Нержавеющая сталь: AISI 304
Материалы уплотнений: EPDM.
Виды креплений: клипса.
Материалы рам: сталь 09Г2С с покраской двухкомпонентным красителем.
Присоединение: ду 100
| Рабочее давление, бар | 16 |
|---|---|
| Макс. расход, м3/час | 16 |
